AT24CXX容量

​ AT24C01，AT24C02，AT24C04，AT24C08，AT24C16，AT24C32，AT24C64，AT24C128，AT24C256…不同的xxx代表不同的容量。

型号 bit容量 Byte容量
AT24C01 1Kbit 128Byte
AT24C02 2Kbit 256Byte
AT24C04 4Kbit 512Byte
AT24C08 8Kbit 1024Byte
AT24C16 16Kbit 2048Byte
AT24C32 32Kbit 4096Byte
AT24C64 64Kbit 8192Byte
AT24C128 128Kbit 16384Byte
AT24C256 256Kbit 32768Byte
AT24C512 512Kbit 65536Byte
AT24C1024 1024Kbit 131072Byte

AT24CXX页与页内单元

​ 总容量(Byte容量) = 页数 × 页内字节单元数。

AT24CXXX Byte容量 页数 页内字节单元数
AT24C01 128Byte 16页 8Byte
AT24C02 256Byte 32页 8Byte
AT24C04 512Byte 32页 16Byte
AT24C08 1024Byte 64页 16Byte
AT24C16 2048Byte 128页 16Byte
AT24C32 4096Byte 128页 32Byte
AT24C64 8192Byte 256页 32Byte
AT24C128 16384Byte 256页 64Byte
AT24C256 32768Byte 512页 64Byte
AT24C512 65536Byte 512页 128Byte
AT24C1024 131072Byte 512页 256Byte

AT24CXX寻址方式

不是IIC地址，是存储器内部寻址

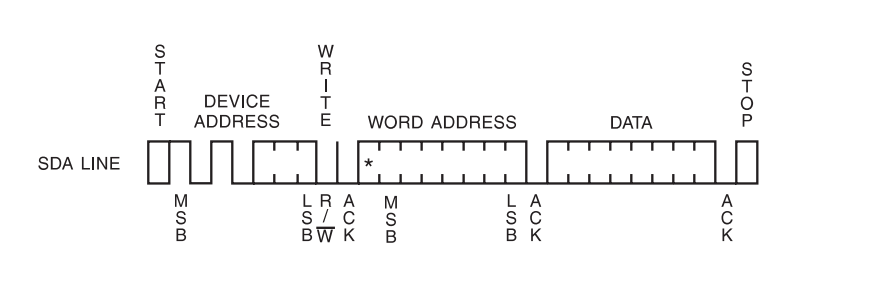

​ 对AT24CXXX进行读写操作时，都得先访问存储地址、比如AT24C01写一个字节的IIC时序：

image-20210515212712435

​ 先发送设备地址，收到应答后再发送需要写数据的地址(WORD ADDRESS)。AT24C01容量为128Byte则WORD ADDRESS只需要7bit就可以覆盖128Byte的数据地址。通俗的讲就是128Byte就占用了128个地址，一个7bit的数据范围为(0-127)刚好128，所以128Byte的字节地址需要一个7bit的数据来表示。
AT24CXXX 字节地址如下(*表示无效位):

AT24CXXX 页数 页内字节单元数 容量(Byte) WORD ADDRESS(占用bit数) WORD ADDRESS
AT24C01 16页 8Byte 128Byte 7bit image-20210515223134590
AT24C02 32页 8Byte 256Byte 8bit image-20210515223108768
AT24C04 32页 16Byte 512Byte 9bit image-20210515222957329
AT24C08 64页 16Byte 1024Byte 10bit image-20210515222919062
AT24C16 128页 16Byte 2048Byte 11bit image-20210515222847226
AT24C32 128页 32Byte 4096Byte 12bit image-20210515222744553
AT24C64 256页 32Byte 8192Byte 13bit image-20210515222708886
AT24C128 256页 64Byte 16384Byte 14bit image-20210515222504947
AT24C256 512页 64Byte 32768Byte 15bit image-20210515222424735
AT24C512 512页 128Byte 65536Byte 16bit image-20210515222327337
AT24C1024 512页 256Byte 131072Byte 17bit image-20210515222037349

AT24CXX页地址与页内单元地址

​ 比如AT24C256有512页每页64个字节，15bit的地址数据对其寻址，低6bit(D5-D0)为页内字节单元地址，高9bit(D14-D6)为页地址。

​ 如第16页开始写，则WORD ADDRESS = 0x0400（000 0100 0000 0000)
​ 0：地址无效位
​ 000 0100 00：9位页地址
​ 00 0000：6位页内字节单元地址

页地址与页内偏移地址的关系如下图。

AT24CXXX 页数 页内字节单元数 容量(Byte) WORD ADDRESS(占用bit数) 页地址|页内偏移地址
AT24C01 16页 8Byte 128Byte 7bit image-20210515223134590
AT24C02 32页 8Byte 256Byte 8bit image-20210515223108768
AT24C04 32页 16Byte 512Byte 9bit image-20210515222957329
AT24C08 64页 16Byte 1024Byte 10bit image-20210515222919062
AT24C16 128页 16Byte 2048Byte 11bit image-20210515222847226
AT24C32 128页 32Byte 4096Byte 12bit image-20210515222744553
AT24C64 256页 32Byte 8192Byte 13bit image-20210515222708886
AT24C128 256页 64Byte 16384Byte 14bit image-20210515222504947
AT24C256 512页 64Byte 32768Byte 15bit image-20210515222424735
AT24C512 512页 128Byte 65536Byte 16bit image-20210515222327337
AT24C1024 512页 256Byte 131072Byte 17bit image-20210515222037349

比如：

​ AT24C01：

​ 16页：需要4bit寻址(2^4=16)。

​ 8Byte：需要3bit寻址(2^3=8)。

查看手册

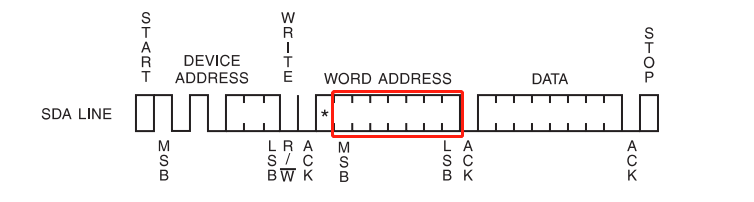

​ AT24C01字节寻址需一个7bit地址：

image-20210515223533498

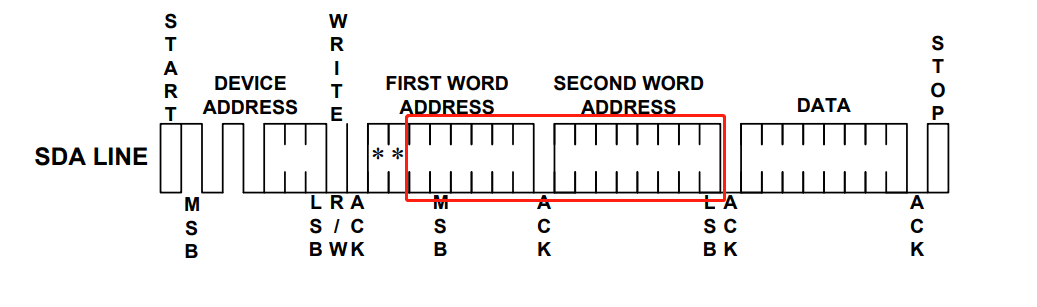

​ AT24C128字节寻址需一个14bit地址：

image-20210515223654431

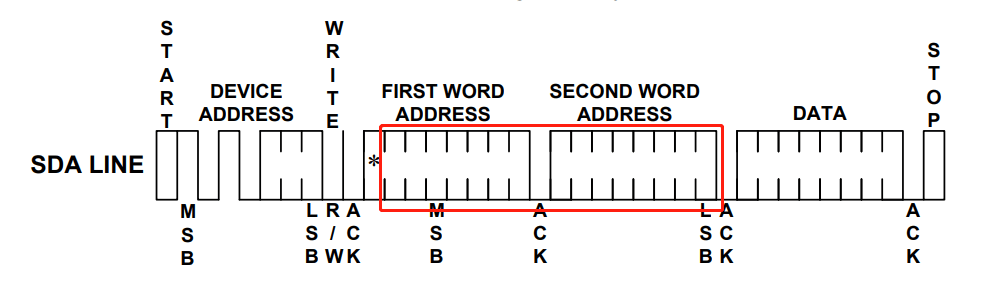

​ AT24C256字节寻址需一个15bit地址：

image-20210515223815200

​ 以此类推，其实就是上面总结的那张表。

AT24CXX IIC地址

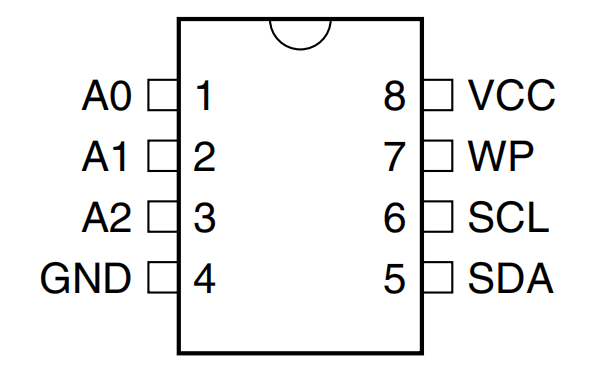

​ IIC通信需要先向从设备发送设备地址，AT24CXX芯片上有A2、A1、A0引脚，通过这三个引脚我们就可以自定义AT24CXX芯片的通信地址。

image-20210515224030810

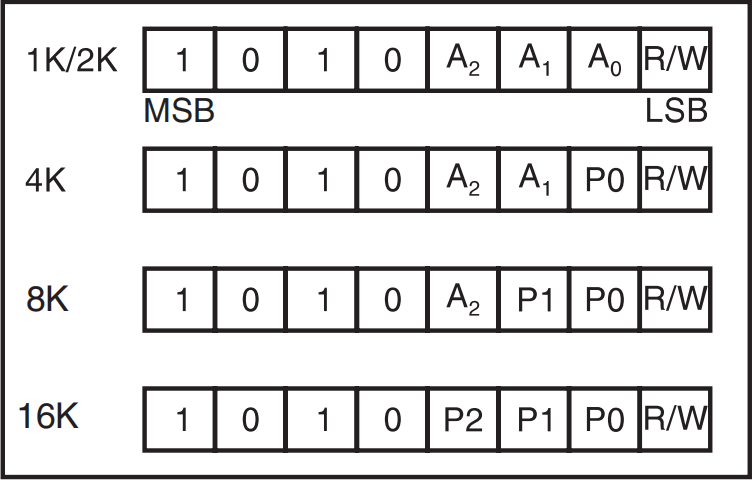

​ 地址构成如下(手册上都会有写)，比如A2、A1、A0接地，则IIC写地址为1010 0000（0xA0），读地址为1010 0001（0xA1）。当然，地址详情还是需要根据Datasheet来进行判断。

image-20210515224250520

AT24CXX 数据的读写

按字节写

image-20210515212712435

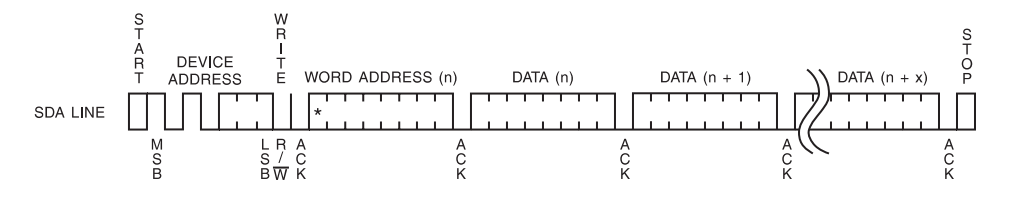

按页写

image-20210515224836911

​ 示例：

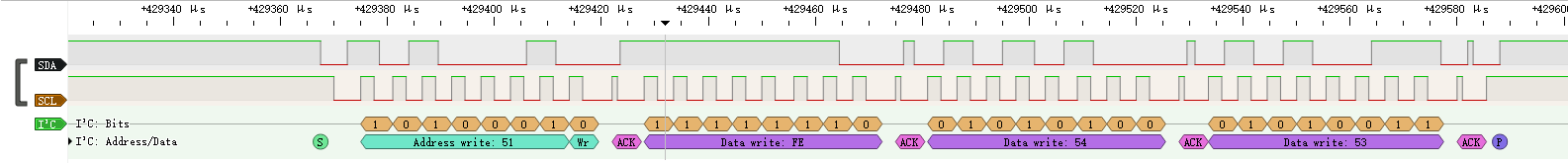

​ image-20210515225034409

​ 内容为：给AT24C04的最后的两个字节里面写入0x54和0x53。

​ 注意：

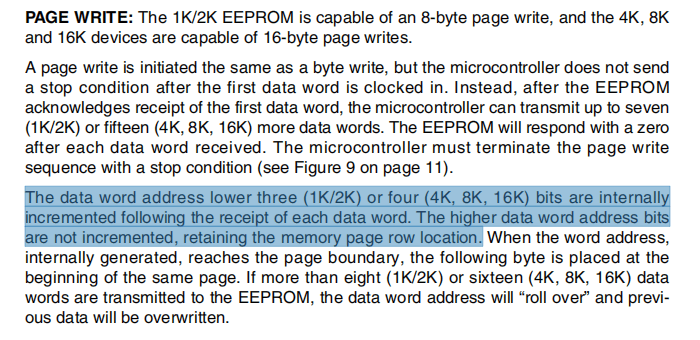

  往AT24CXXX中写数据时，每写一个Byte的数据页内地址+1，当前页写满后会重新覆盖掉这一页前面的数据，而不会自动跳转到下一页，但是读会自动翻页。

image-20210515225558292

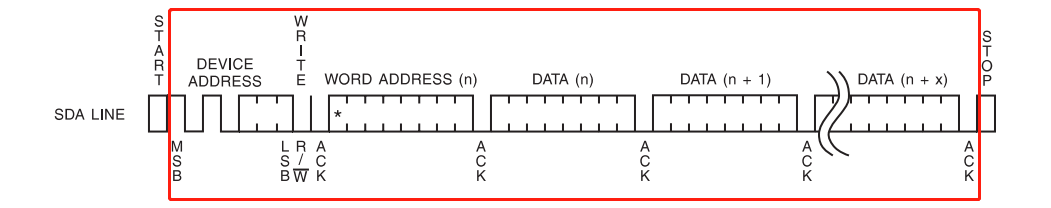

翻页写

​ 翻页写其实就是执行一次下面的时序，也就是发送一次从机设备和字节地址最大就可以写入64字节的数据，如果要连写多页，就重新按照以下时序发送从机地址和字节地址。

image-20210515225753490

​ 即写满一页之后，还是需要手动翻页的，但是不需要重发Start和Stop了；

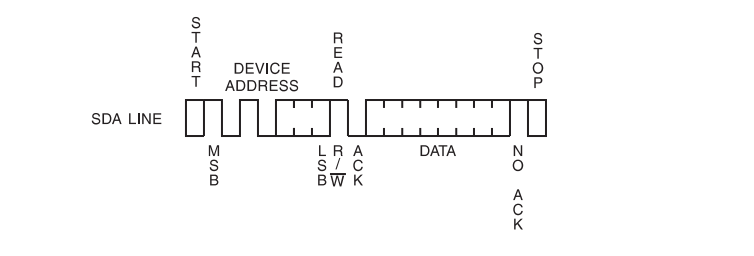

按字节读

image-20210515230405346

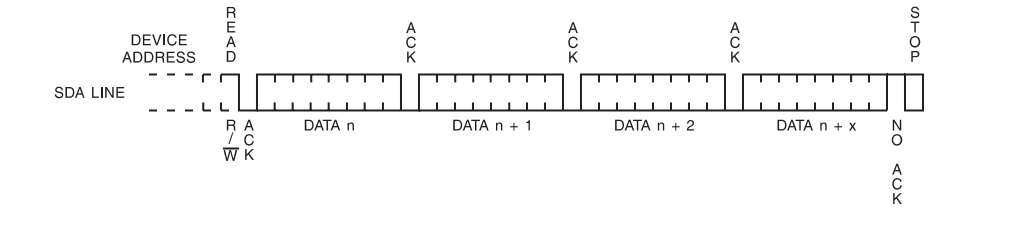

顺序读

image-20210515230416559

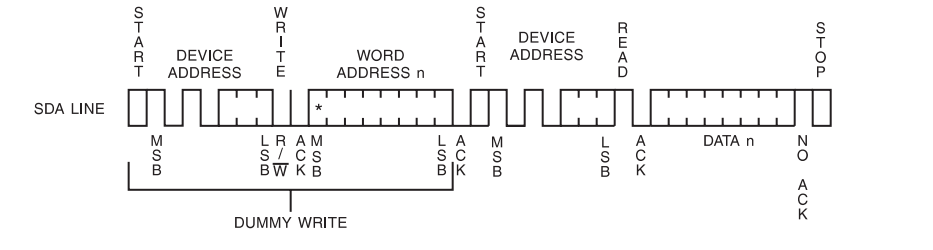

随机读

image-20210515230438061

​ 示例：

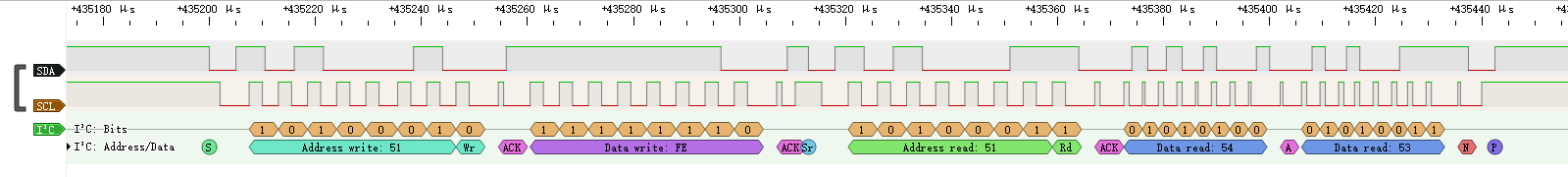

image-20210515230935593

内容为：读取AT24C04的最后的两个字节，内容为0x54和0x53。
