本文章所参考的 AUTOSAR 标准为 4.4.0 版本

简介

Watchdog Manager 在 AUTOSAR 架构中扮演着应用层软狗机制的角色，负责监控被称为“监控实体”的对象。其监控方式涵盖以下三种：

Alive Supervision：专门监控周期性任务是否按预期周期性运行，确保任务没有遗漏或延迟执行。
Deadline Supervision：关注事件型任务的执行时间，确保任务在规定的时间内完成，防止任务超时导致的系统不稳定。
Logical Supervision：用于监控任务的执行时序，保证任务之间的依赖关系和执行顺序正确无误。

为了实施这些监控机制，每个监控实体都会设置相应的 Checkpoint。一个监控实体可以有一个或多个 Checkpoint，这些 Checkpoint 及其转换关系在单个实体内部被称为内图，而涉及不同监控实体的 Checkpoint 及其关系则构成外图。

具体应用中，一个监控实体可能会采用上述三种监控机制中的一种、多种或全部，这完全取决于实际应用场景和需求。基于这些监控机制的结果，每个监控实体都会计算出一个被称为 Local Status 的本地状态。

最终，当所有监控实体的状态被确定后，Watchdog Manager 可以综合这些信息，得出整个 MCU 的监控结果，即 Global Status。这一全局状态为系统提供了关于其整体运行状况的全面视图，有助于及时发现并处理问题，确保系统的稳定运行。

工作原理

S1：Watchdog Manager 模块通过与 Watchdog Interface（Watchdog If）和 Watchdog Driver 的交互来设置看门狗喂狗的触发条件。这一触发条件通常由 Watchdog Manager 的函数接口来重置 Watchdog Driver 中的 Counter 值。
S2：在系统运行过程中，Watchdog Driver 会持续监控 Counter 的值。若 Counter 不为 0，表示系统仍在正常运行范围内，Watchdog Driver 会进行一次喂狗操作，并将 Counter 值减一。
S3：如果 Counter 值没有被 Watchdog Manager 及时重置，它将逐渐减少至 0。一旦 Counter 值到达 0，Watchdog Driver 将停止喂狗，此时看门狗会触发系统复位操作，以恢复系统的正常运行。如果系统恢复正常，流程将回到 S2 继续执行。

在特殊情况下，如果触发条件不满足，导致无法正常喂狗，存在两种复位方式可供选择：

等待看门狗超时复位：在这种情况下，Watchdog Driver 会停止喂狗，并等待看门狗超时后自动触发系统复位。
主动立即触发系统复位：当 Watchdog Manager 检测到严重错误时，它可以主动触发系统立即复位，以避免潜在的系统崩溃或数据损坏。

这两种复位方式可以根据实际需求和应用场景选择使用。需要注意的是，Watchdog Driver 的初始化过程不应由 Watchdog Manager 负责，而应由 EcuM（Electronic Control Unit Manager）模块来完成。同时，Watchdog Manager 的初始化应在操作系统（OS）启动之后执行，以确保其正常工作并监控系统的运行状态。

Alive Supervision

针对周期性任务，监控实体在预设时间内的执行次数是固定的。通过这一机制，我们能够精准检测周期性任务的执行频率是否异常，确保系统稳定运行。

AUTOSAR 中 Alive Supervision 监控机制需要配置以下四个基本参数：

WdgMExpectedAliveIndications (期望指示次数): 指定在给定的时间周期内，监控实体(SE)应调用 WdgM_CheckpointReached 函数的次数。这是预期的正常调用次数。
WdgMMaxMargin (最大允许偏差): 表示实际调用 WdgM_CheckpointReached 函数次数可以超过期望次数的最大值。实际允许的最大调用次数为 WdgMExpectedAliveIndications + WdgMMaxMargin。
WdgMMinMargin (最小允许偏差): 表示实际调用 WdgM_CheckpointReached 函数次数可以低于期望次数的最大值。实际允许的最小调用次数为 WdgMExpectedAliveIndications - WdgMMinMargin。
WdgMSupervisionReferenceCycle (监控参考周期): 定义了 WdgM_Mainfunction 函数的调用周期，即监控的时间基准。

以配置{4, 1, 1, 2}为例，这表示 WdgM_Mainfunction 函数两次。在这两次内，对应的 WdgM_CheckpointReached 函数的调用次数应在(4 - 1) = 3 次到(4 + 1) = 5 次之间。若超出此范围，则视为超时，并根据 AUTOSAR 状态机规范更新该监控实体(SE)的 Local Status，以反映其不符合预期的运行状态。

Deadline Supervision

如前文所述，Deadline supervison 主要用于非周期性的监控实体 SE，该类监控实体往往都是事件型进行触发，触发之后的监控实体 SE 执行的时间不能过长，同时也不能过短，这个 SE 的执行时长就需要通过相应的阈值进行限定，从而来监控其运行状态是否满足设计要求。

对于每一个 SE 的 Deadline Supervision，两个 Checkpoint 时必须需要进行配置的，因为 Deadline Supervision 就是针对两个 Checkpoint 之间的 Transition 执行时间进行监控，即针对监控实体 SE 执行的动态行为进行监控。

AUTOSAR 中 Deadline Supervision 监控机制需要配置以下两个基本参数：

WdgMDeadlineMin：这是两个 Checkpoint 之间 Transition 所允许的最小执行时间。它确保 SE 不会执行得过快，从而可能忽略关键任务或跳过必要的步骤。
WdgMDeadlineMax：这是两个 Checkpoint 之间 Transition 所允许的最大执行时间。它防止 SE 执行时间过长，从而可能导致系统延迟或其他性能问题。

重要的是，此类监控的 SE 中不允许存在 Checkpoint 的嵌套行为。例如，Start1, Start2, End2, End1 这样的顺序是不被允许的，因为这可能导致时间监控的混乱和不可预测的行为。

以配置{30ms, 40ms}为例，这表示对应的 SE 在两个 Checkpoint 之间的 Transition 执行时间必须在 30 毫秒到 40 毫秒之间。如果实际执行时间超出这个范围，则视为超时，系统会根据 AUTOSAR 状态机规范更新该监控实体(SE) 的 Local Status，以反映其不符合预期的运行状态。

Logic Supervision

在 ISO 26262 中，程序流监控是确保行车安全的关键环节。它能够有效识别软件运行中的设计意图偏离，并采取相应的纠正措施，从而保障车辆系统的稳定运行。

Logic Supervision 在 AUTOSAR 中扮演着确保程序流运行时序正确性的关键角色，这对于满足功能安全要求的电子控制单元（ECU）来说至关重要。它通过比对实际运行过程中 Checkpoint 之间的转换关系与预先设定的 Checkpoint 转换关系来进行判断。如果实际转换关系与设定不符，系统会报告错误；若实际转换关系符合预设要求，则程序运行正常。
通过 Logic Supervision，可以及时发现并处理程序流中的时序错误，从而确保 ECU 在复杂多变的车辆运行环境中能够稳定、可靠地执行其功能。这种监控机制有助于提高车辆的整体安全性和可靠性，是功能安全标准中不可或缺的一部分。

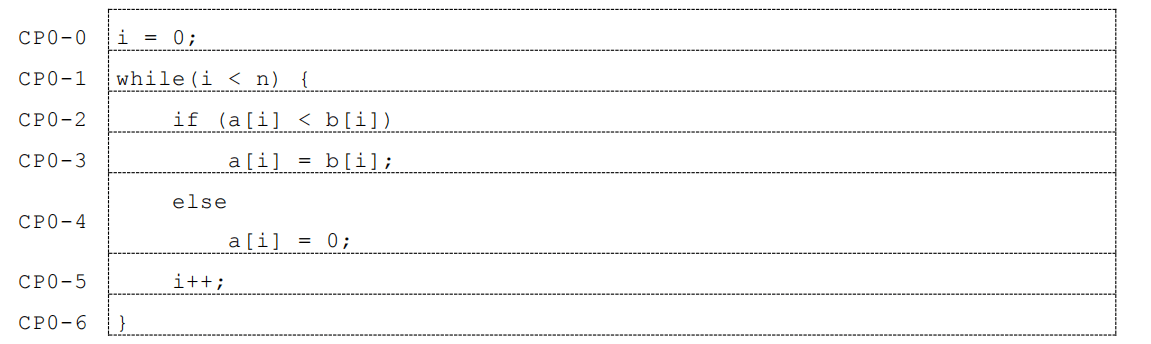

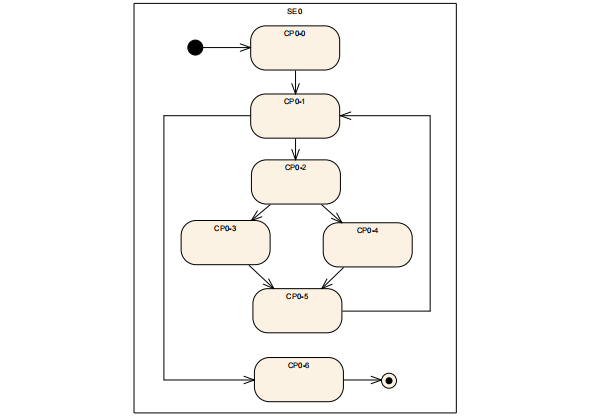

如上图我们可以知道我们将每个代码执行步骤分成了上面 7 个 Checkpoint，其简化模型如下图所示：

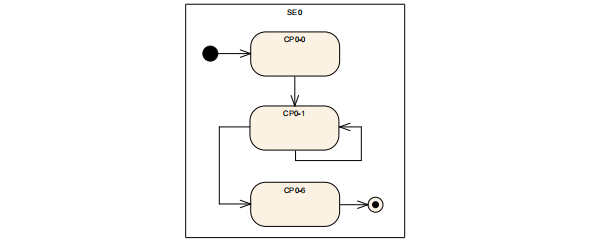

也可以抽象成以下形式：

在 Logic Supervision 中，识别两两 Checkpoint 之间的转换关系是否属于静态配置的转换关系 Group 是关键步骤。这些静态配置的转换关系 Group 定义了哪些 Checkpoint 之间的转换是合法和预期的。

当程序执行时，Logic Supervision 会监控当前 Checkpoint 与下一个 Checkpoint 之间的转换关系。如果这个转换关系包含在静态配置的转换关系 Group 中，那么认为程序执行的是正常的序列行为。如果转换关系不在配置的 Group 内，则表明发生了异常，可能是程序逻辑错误或其他问题导致的。

为了确保程序流的正确性，开发人员需要仔细定义和配置这些转换关系 Group。这些 Group 应该基于程序逻辑和功能需求来设计，以确保它们能够准确反映程序执行过程中的合法切换路径。

工作流程

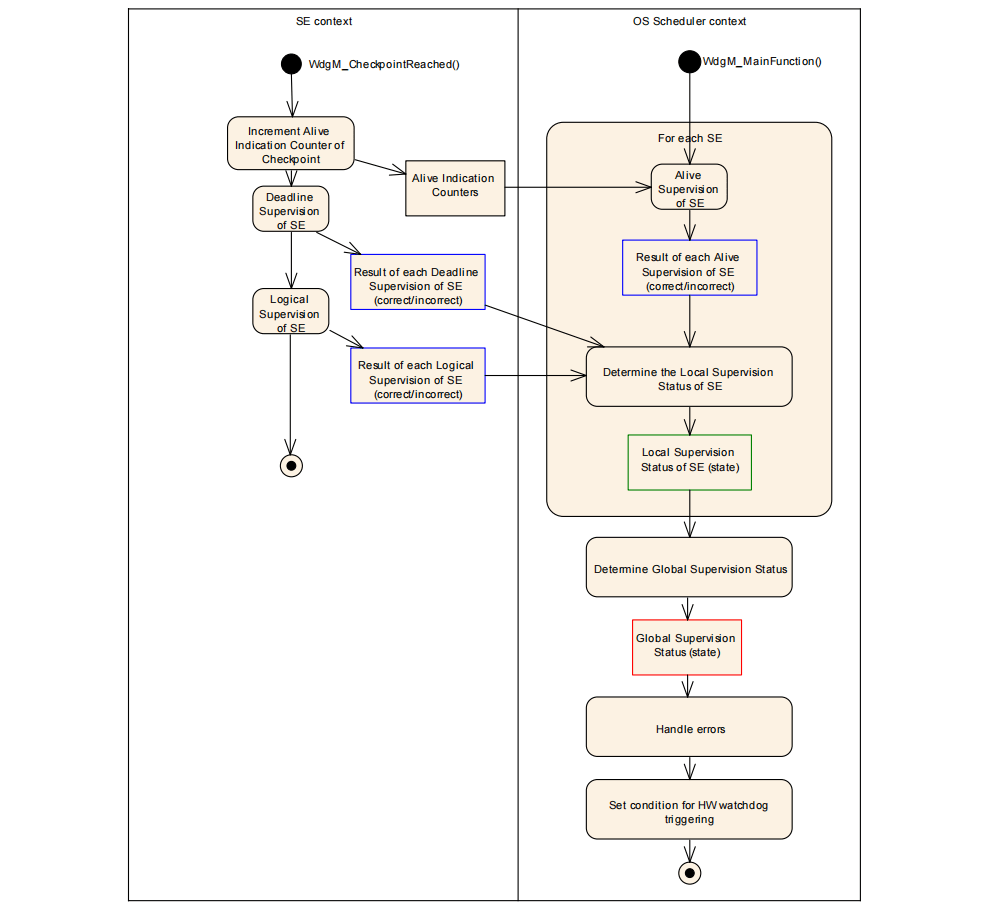

Watchdog Manager 模块的运行流程如下：

基于上图的 Watchdog Manager 模块运行流程，我们可以得出以下重要结论：

对于采用 Alive Supervision 的监控实体，其运行状态和生命周期的判断结果，在 WdgM_Mainfunction 函数中得出。
对于采用 Deadline Supervision 或 Logical Supervision 的监控实体，其判断结果则在 WdgM_CheckpointReached 函数中得出。

API

函数名	函数功能
WdgM_Init	初始化 `WdgM` 模块
WdgM_DeInit	反初始化 `WdgM` 模块，在执行本函数之前，因设置看门狗最大超时时间，确保其能正常进入 `WDGIF_OFF_MODE`，或者复位
WdgM_GetVersionInfo	返回 `WdgM` 模块的版本信息
WdgM_SetMode	设置提前预设好的工作模式
WdgM_GetMode	获取当前的工作模式
WdgM_CheckpointReached	通知 `WdgM` 已经到达了 `SE` 的 `Checkpoint`
WdgM_GetLocalStatus	获取一个 `SE` 的 `Local Status`
WdgM_GetGlobalStatus	获取 `Global Status`
WdgM_PerformReset	主动触发复位
WdgM_GetFirstExpiredSEID	获取第一个超时的 `SE` 的 `ID`
WdgM_MainFunction	`WdgM` 循环处理的周期执行函数
