ARM指令中LDM与STM指令详解

简介:

ARM指令中多数据传输共有两种:

LDM:(load much)多数据加载,将地址上的值加载到寄存器上

STM:(store much)多数据存储,将寄存器上的值加载到地址上

其主要用途有：现场保护、数据复制、参数传送等，共有8种模式 (前面4种用于数据块的传输，后面4种是堆栈操作）具体如下：

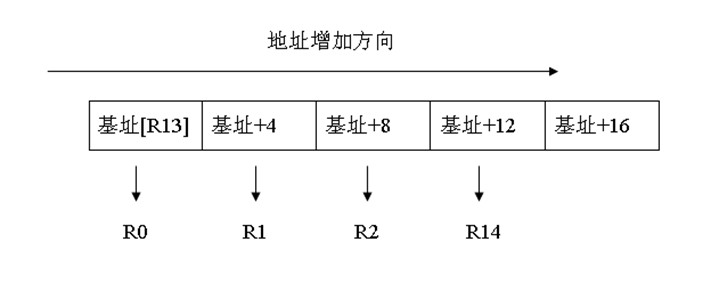

IA: (Increase After）每次传送后地址加 4,其中的寄存器从左到右执行,例如:STMIA R0,{R1,LR} 先存R1,再存LR

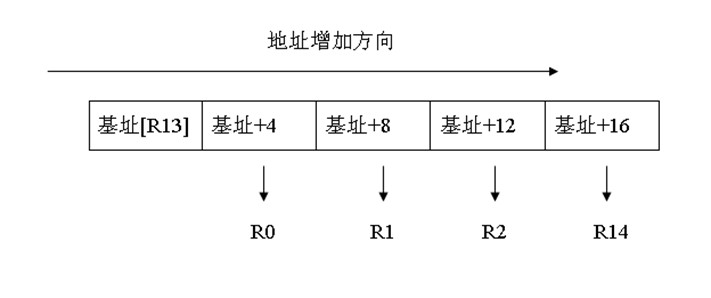

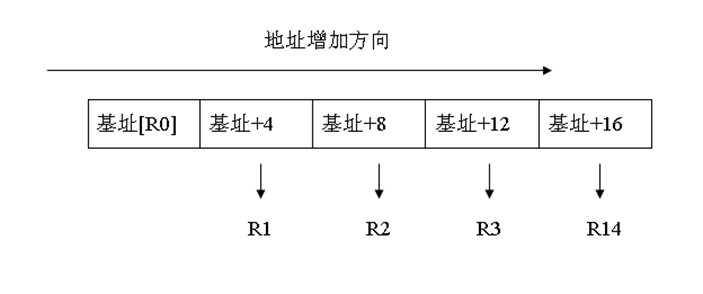

IB: (Increase Before）每次传送前地址加 4,同上

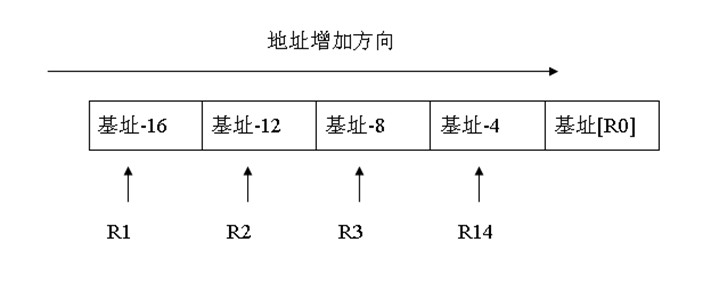

DA: (Decrease After）每次传送后地址减 4,其中的寄存器从右到左执行,例如:STMDA R0,{R1,LR} 先存LR,再存R1

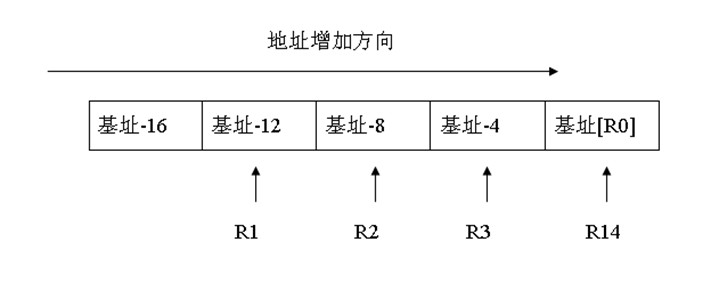

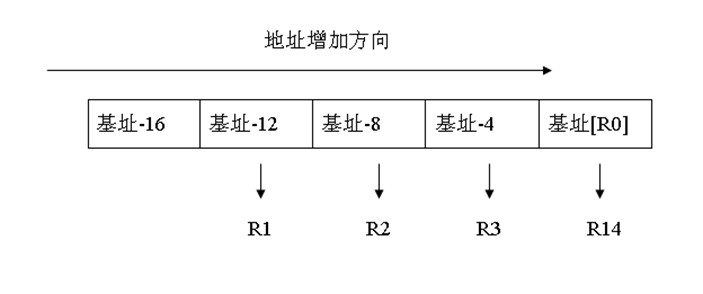

DB: (Decrease Before）每次传送前地址减 4,同上

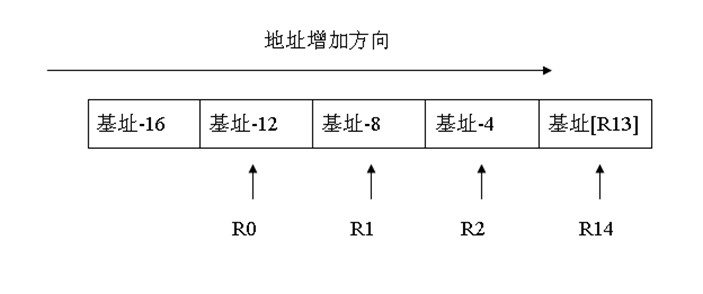

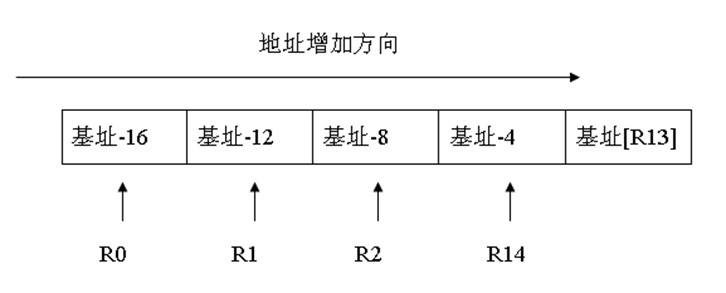

FD: (Full Descending) 满递减堆栈
FA: (Full Ascending) 满递增堆栈
ED: (Empty Descending) 空递减堆栈

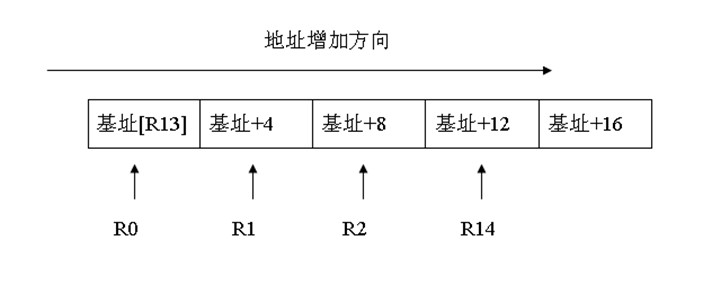

EA: (Empty Ascending) 空递增堆栈

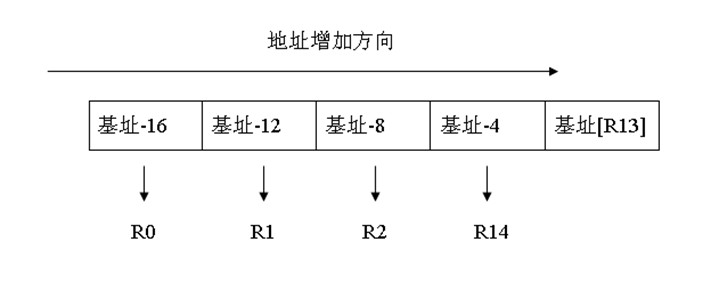

示例：

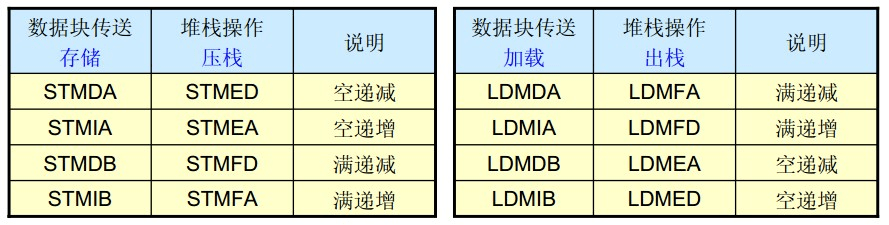

两段代码的执行结果是一样的，但是使用堆栈指令的压栈和出栈操作编程很简单（只有前后一致即可），而使用数据块指令进行压栈和出栈操作则需要考虑空与满，加与减对应的问题。

格式:

LDM{cond} mode Rn{!}, reglist{^}

STM{cond} mode Rn{!}, reglist{^}

其中：

Rn：基址寄存器，装有传送数据的起始地址，Rn不允许为R15；

!：表示最后的地址写回到Rn中；

reglist：可包含多于一个寄存器范围，用,隔开，如{R1，R2，R6-R9}，寄存器由小到大顺序排列；

^：不允许在用户模式和系统模式下运行

举例

STMFD  SP，｛R0-R3｝

；执行伪指令大致是：
；SP-4  = R3
；SP-8  = R2
；SP-12 = R1
；SP-16 = R0
；SP 的值未修改。

LDMFD  SP，｛R0-R3｝
；执行伪指令大致是：
；R3 = SP-4
；R2 = SP-8
；R1 = SP-12
；R0 = SP-16
；SP 的值未修改。

STMFD  SP！，｛R0-R3｝
；执行伪指令大致是：
；SP -= 4
；SP = R3
；SP -= 4
；SP = R2
；SP -= 4
；SP = R1
；SP -= 4
；SP = R0
；SP -= 4
；SP 的值已修改。

STMED  SP！，｛R0-R3｝
；执行伪指令大致是：
；SP = R3
；SP -= 4
；SP = R2
；SP -= 4
；SP = R1
；SP -= 4
；SP = R0
；SP -= 4
；SP 的值已修改。
